한국어 차트를 못 읽는 VLM, 7일 만에 고치기

— 진단부터 파인튜닝, 서빙까지 풀사이클로

오픈소스 VLM(Qwen3-VL-8B)이 한국어 차트를 얼마나 읽는지 숫자로 측정하고, 합성 데이터로 QLoRA 파인튜닝해 val 70.2% → 96.6%로 끌어올린 뒤, vLLM으로 서빙까지 한 7일 사이드 프로젝트 기록입니다. 코드·실험 전체는 ko-chart-vlm 저장소에 있습니다.

한눈에 보기

	zero-shot	파인튜닝 후
전체 정확도 (val 564문항)	70.2%	96.6% (+26.4%p)
조→억 단위 환산	0%	96%
조밀 차트 순위	57%	95%
근소 값 비교	79%	96%

다룬 역량: ① 도메인 파인튜닝(QLoRA) ② 합성 데이터 구축 ③ 평가 벤치마크 설계 ④ vLLM 서빙·AWQ 경량화
모델: Qwen/Qwen3-VL-8B-Instruct · GPU: RTX 4090 한 장 · 학습: 약 1시간 40분
원칙: 모든 주장은 수치로, 실패도 그대로 기록

왜 만들었나

국내 VLM 채용 공고를 훑어보면 요구 역량이 겹칩니다. 파인튜닝(SFT/LoRA), 데이터 구축, 평가 벤치마크 설계, vLLM 서빙·경량화. "할 줄 안다"는 말 대신, 이 네 가지를 하나의 문제에서 처음부터 끝까지 돌려 본 증거를 만들고 싶었습니다.

소재는 한국어 차트 이해로 정했습니다. 리포트·대시보드처럼 실무에서 흔하고, 영어권 데이터로 학습된 모델이 유독 약한 지점이 있어 "고쳤다"를 보여주기 좋기 때문입니다.

Day 1 — 뭘 못하는지부터 본다

데이터를 겨냥하려면 먼저 모델이 어디서 무너지는지 알아야 합니다. 한국어 차트 8장에 질문 16개를 손으로 만들어 물었습니다. 결과는 strict 75%. 기본기(값 읽기·최댓값·범례)는 이미 튼튼했지만, 세 군데서 반복적으로 틀렸습니다.

약점 ① 한국어 단위 환산

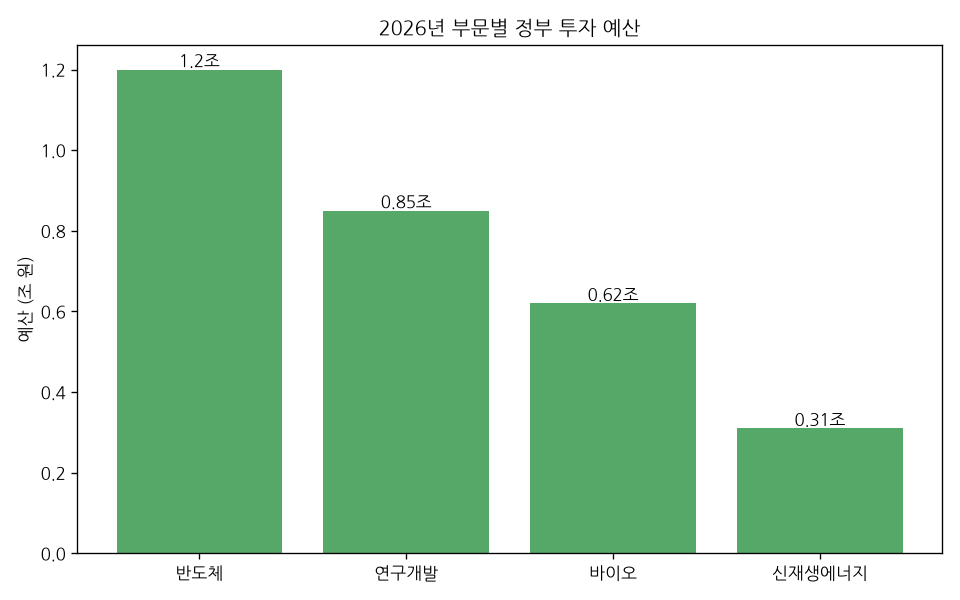

부문별 예산 차트 — 연구개발 0.85조 — "연구개발 예산을 억 원으로?"라고 묻자…

질문: 연구개발 부문 예산은 몇 억 원인가요? (차트엔 0.85조) 모델: 850억 원 ❌ · 정답: 8,500억 원

정확히 10배 오류입니다. 1조 = 10,000억이라는 한국어 단위 체계가 통째로 비어 있었습니다.

약점 ② 값 라벨 없는 차트의 순위

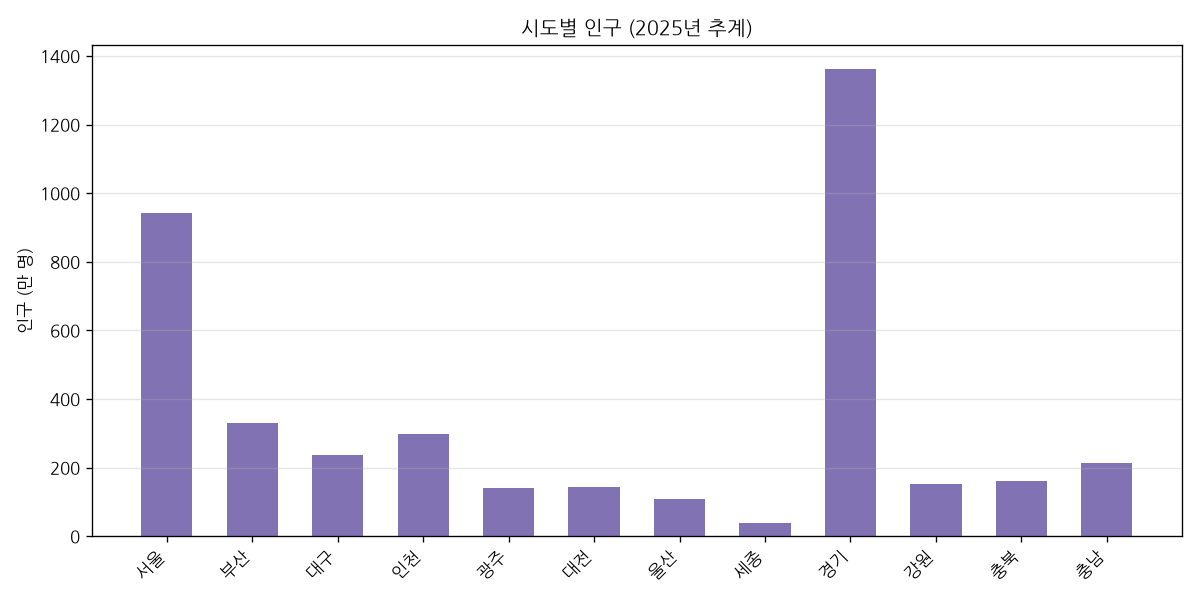

시도별 인구 — 값 라벨 없는 조밀한 막대 12개 — 값 숫자 없이 축 눈금만으로 읽어야 하는 조밀한 막대.

질문: 인구가 3번째로 많은 시도는? (경기 > 서울 > 부산) 모델: 대구 ❌

약점 ③ 근소한 차이 비교 — 36 vs 35처럼 거의 같은 높이의 대소 판단 실패.

이 3종이 이후 6일의 공격 목표가 됐습니다.

Day 2 — 약점을 겨냥한 합성 데이터

데이터는 "많이"가 아니라 "약점에 맞게" 만들면 됩니다. matplotlib + 나눔고딕으로 차트 2,000장을 렌더해 5,671 QA쌍을 생성했습니다.

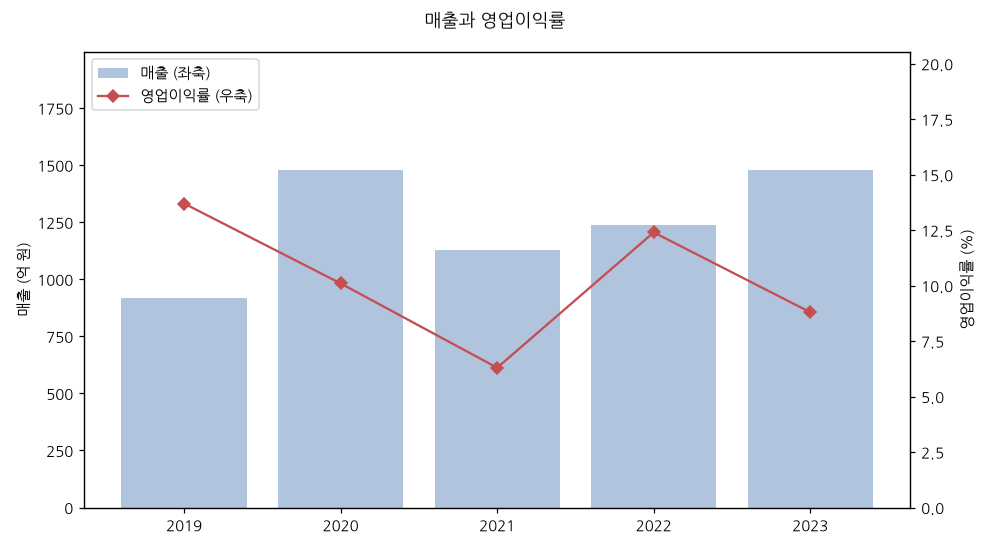

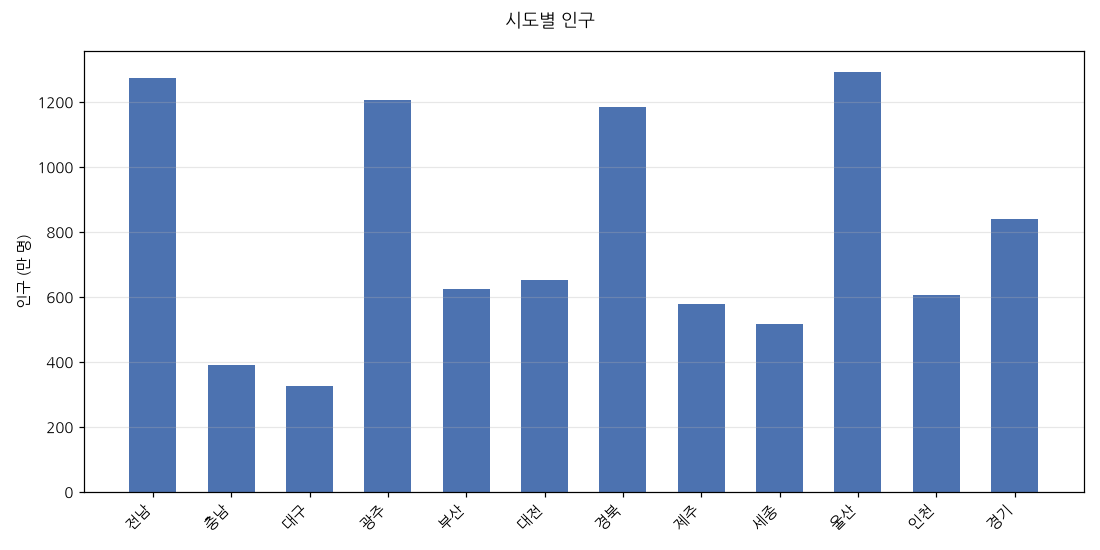

무라벨 조밀 막대 — 왼쪽부터: 무라벨 → 순위·판독 강제 · 조 단위 → 환산 연습 · 이중축 함정.

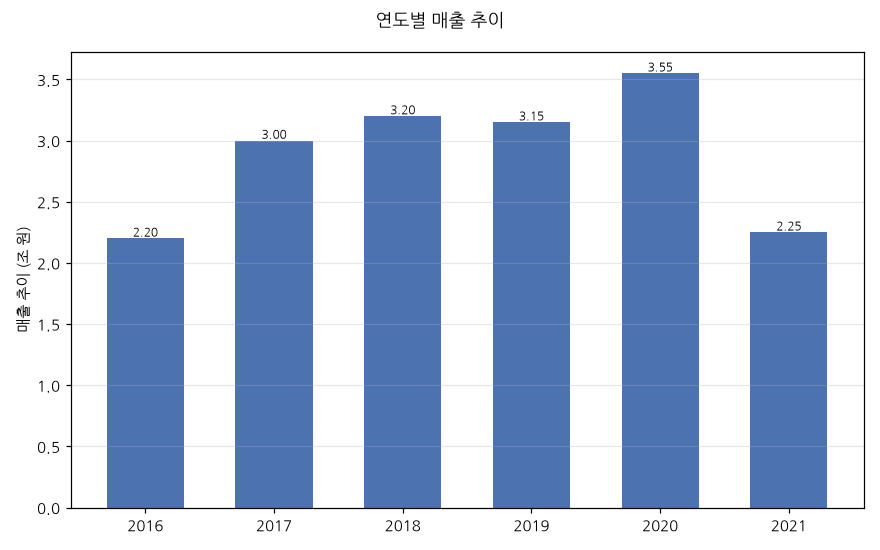

조 단위 막대 — 왼쪽부터: 무라벨 → 순위·판독 강제 · 조 단위 → 환산 연습 · 이중축 함정.

설계에서 신경 쓴 것들:

조→억 환산만 다뤘습니다. 조 값을 축 스텝에 맞춰 반올림하면 ×10,000이 항상 깔끔한 정수라 strict(±1%) 채점이 안전합니다.
차트 절반 이상을 값 라벨 없이 렌더했습니다. 라벨 있는 차트는 모델이 이미 잘하니 학습 신호가 약합니다.
정답은 원본 데이터에서 계산했고 하드코딩이 없습니다. 값이 동률이라 정답이 유일하지 않은 문항은 자동 배제.
train/val을 다른 시드로 분리해 데이터 누수를 막았습니다.

Day 3 — 점수를 매기는 잣대부터 믿는다

파인튜닝 전에, 채점기가 신뢰할 수 있어야 합니다. 문항마다 채점 유형을 부여했습니다. 카테고리는 정규화 후 부분일치, 수치는 상대오차 — 단 단위 환산은 자릿수 오류가 본질이라 ±1% strict로 따로 봤습니다.

핵심은 한국어 단위를 정규 원-환산값으로 바꿔, 모델이 어떤 단위로 답하든 같은 잣대로 비교하는 것입니다. "8,500억", "0.85조", "850000000000"을 전부 동일하게 채점합니다. (채점기 자체검증 20/20 통과.)

zero-shot 베이스라인은 val 564문항 70.2%. 그리고 예상대로 unit_convert 0/73 — 73문항 중 조→억 환산을 시도한 답이 하나도 없었습니다.

흥미로운 정밀화: 무라벨이라도 값 하나 읽기는 91%로 튼튼했습니다. 진짜 약점은 '읽기'가 아니라 여러 항목의 순위 매기기(조밀 차트 41%)였습니다.

Day 4 — QLoRA로 도메인 적응

LLaMA-Factory로 Qwen3-VL-8B를 QLoRA(4bit) 파인튜닝했습니다. ViT와 멀티모달 프로젝터는 얼리고 LLM 디코더만 학습 — 학습 파라미터는 전체의 0.5%(43.6M)뿐입니다. RTX 4090 한 장, 3 epoch, 약 1시간 40분.

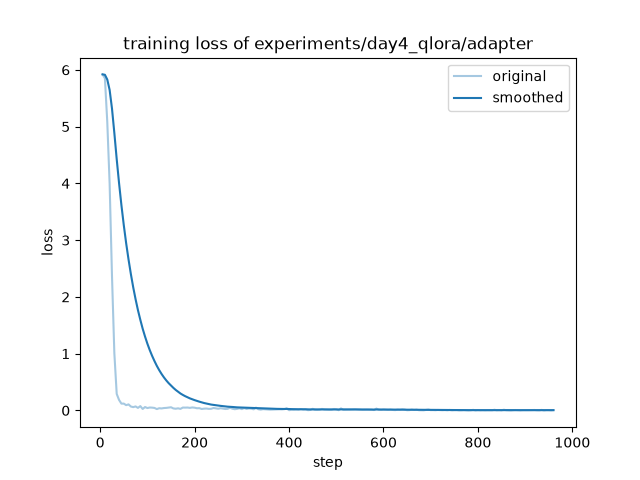

학습 손실 곡선 — step 65 부근에서 급락 — 손실이 step ~65(epoch 0.2)에서 5.9 → 0.04로 급락 후 평탄. 좁고 정형화된 태스크라 순식간에 학습된다.

이 급격한 수렴이 나중에 "1 epoch면 충분한가?"라는 ablation으로 이어집니다.

실전 팁 두 가지

RTX 4090은 P2P 미지원이라 NCCL_P2P_DISABLE=1 NCCL_IB_DISABLE=1이 필수입니다.

학습은 별도 venv에 격리해, 추론·평가용 메인 환경(버전 고정)을 오염시키지 않았습니다.

Day 5 — 정말 좋아졌나? 오류 분석과 ablation

정식 평가 결과입니다.

유형	zero-shot	QLoRA	개선
전체	70.2%	96.6%	+26.4%p
조→억 환산	0%	96%	+96%p
조밀 차트 순위	57%	95%	+38%p
근소 비교	79%	96%	+17%p

잔여 오답의 성격이 바뀌었습니다. Day 3의 오류는 체계적 능력 공백(환산 0%, 순위 붕괴)이었지만, 남은 19건은 거의 전부 거의 같은 값을 구분하는 near-tie 시지각 문제였습니다. 조→억 잔여 오답 3건조차 환산이 아니라 무라벨 막대를 축 한 칸 잘못 읽은 판독 오차입니다.

여기서 이 프로젝트에서 가장 마음에 드는, 정직한 발견 두 가지가 나옵니다.

① 합성 SFT는 렌더링 분포에 과적합한다. Day 1 수기 차트(분포 밖)로 재평가하니 75% → 81%로 부분만 전이됐습니다. 특히 그 조→억 문제에서 base는 10배 과소(850억), 파인튜닝 모델은 10배 과대(85,000억) — 오류의 방향만 뒤집혔습니다. 환산 산술은 배웠지만, 시각적으로 다른 차트에선 자릿수 판독이 흔들린 것입니다. 합성 데이터의 힘과 한계를 동시에 보여줍니다.

② 1 epoch면 사실상 충분했다. 손실이 극초반에 포화한다는 관찰대로, ablation에서 1 epoch가 3 epoch의 ~99%(95.7 vs 96.6%)를 1/3 시간에 달성했습니다.

Day 6 — 서빙, 그리고 현실

파인튜닝 어댑터를 base에 병합해 vLLM 두 서버(원본 vs 파인튜닝)로 올리고, 같은 차트·질문을 양쪽에 던져 나란히 비교하는 Gradio 데모를 만들었습니다.

조→억 질문 라이브 비교 원본: 850억 ❌ → 파인튜닝: 8,500억 ✅

AWQ 경량화도 시도했습니다. W4A16 양자화로 17GB → 6.8GB(~2.5배), 텍스트 추론은 정확합니다("1조는 몇 억?" → "10,000억"). 다만 멀티모달 서빙은 드라이버 제약으로 고정된 구버전 vLLM에서 막혀 bf16을 폴백으로 뒀습니다.

그리고 서빙에서 가장 값진 교훈이 나왔습니다. 오프라인 정확도가 서빙으로 그대로 이어지지 않는다.

동일 이미지·가중치	transformers(평가)	vLLM(서빙)
파인튜닝 모델 답 (정답 150,000억)	150,000억 ✅	60,000억 ❌

같은 모델인데 스택이 다르면 답이 다릅니다. 원인은 이미지 전처리 경로 불일치 — 평가는 qwen_vl_utils(factor 28), 서빙은 vLLM의 Qwen3-VL 프로세서(factor 32)로 리사이즈 그리드가 달라 조밀 차트 판독이 흔들렸습니다. 벤치 점수만 믿었다면 놓쳤을 train/serve preprocessing skew를 서빙 단계에서 실제로 잡아낸 사례입니다.

7일에서 배운 것

진단이 데이터를 만든다. 무작정 많이가 아니라 측정된 약점에 분포를 맞추면, 0.5% 파라미터로도 크게 바뀝니다.
채점 기준을 먼저 믿을 수 있게 만들어라. 채점기 자체검증과 strict/relaxed 구분이 "환산 0%" 같은 진실을 드러냈습니다.
좋아 보이는 숫자를 의심하라. 합성 val 96%는 진짜지만 OOD·서빙에선 다르게 나옵니다. 두 곳에서 다시 재는 게 정직합니다.
경량화·서빙은 버전 정합 싸움이다. 드라이버(CUDA 12.2) 하나가 vLLM·transformers·양자화 도구 버전 사슬을 전부 제약했습니다.

재현 & 링크

저장소: ko-chart-vlm — 일자별 리포트·코드·wandb 로그
리포트: Day 3 baseline · Day 4 QLoRA · Day 5 평가 · Day 6 서빙
스택: Qwen3-VL-8B · LLaMA-Factory(QLoRA) · vLLM · llmcompressor(AWQ) · uv

모든 이미지·QA는 seed로 재생성 가능하며, 정답은 원본 데이터에서 계산했습니다. 실패 사례도 리포트에 그대로 남겨 두었습니다.
